Funcionamento Transistor NPN

Recommended Posts

paradox1035

Boas pessoal estou com a seguinte duvida tenho o esquema que abaixo montado na protoboard e achava eu que dando um tensão de +5V na base do Transistor conseguiria ter os +12V no emissor mesmo que baixe a resistencia na base nunca passa de +5v no emissor, o que estou a fazer de errado ???

Datasheet:

http://pubpages.unh.edu/~aperkins/pdf/TIP-devices/TIP41.pdf

http://www.datasheetcatalog.org/datasheet/stmicroelectronics/4201.pdf

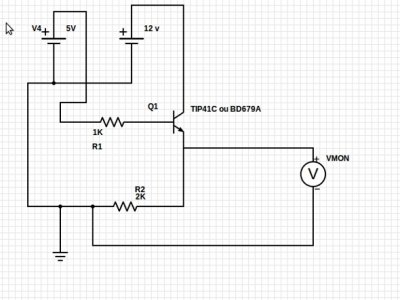

Esquema do circuito:


screen shot windows 7

https://www.copy.com/s/Um0nWXfvuAZB/circuito_NPN.jpg

Edited by paradox1035

Share this post


Link to post
Share on other sites
Dotinho

Ora, olhando bem para a figura, o que tu queres é converter 5V do teu controlador para 12V da potência, não é assim?

De uma forma rápida e bruta, no esquema que tu tens, a tua Vnon vai ser sempre identica á (Vbase - 0.7V)

A resistência da base limita a corrente, e não a tensão..

para isso tens que usar dois transístores.


Desta forma funciona com um NOT, ou seja, se tens tensão em V1, não tens tensão em R3.

Se nãp precisares de mais do que 2A, podes usar o L293, um chip que faz conversões em niveis de tensão, faz de internface.

São normamente usados em motor passo-passo.


Luis Lourenço
